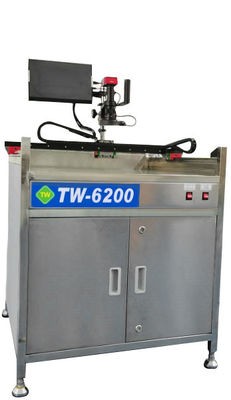

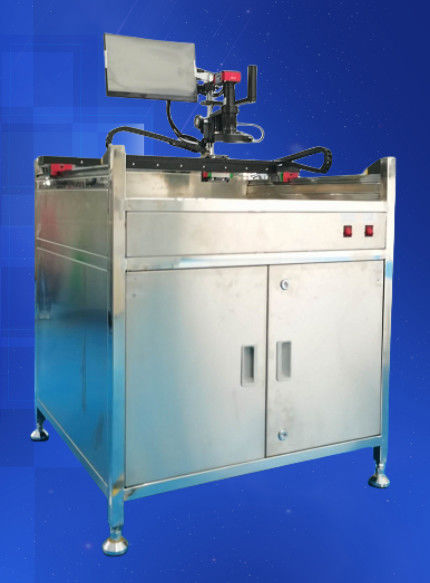

Stabil 220V Mesin Inspeksi Stencil Multi Fungsi 740mmX750mm

Peralatan inspeksi yang cocok untuk stensil, layar dan papan PCBA TW-6200

Spesifikasi:

Meja pemeriksaan stensil TW-6200 adalah peralatan pemeriksaan stensil yang ekonomis, dilengkapi dengan kamera industri definisi tinggi, dikombinasikan dengan sistem sumber cahaya tanpa bayangan pesawat,Transmisi gambar pemotretan secara real-time ke monitor untuk identifikasi, mengurangi kesulitan pemeriksaan, meningkatkan akurasi dan efisiensi pemeriksaan.

Jangkauan deteksi:

Jangkauan deteksi maksimum 750mm * 750mm

Keseragaman yang kuat:

Cocok untuk pengujian bolong baja, bolong kawat, dan papan PCBA

Mudah dioperasikan:

Deteksi waktu nyata manual, sederhana dan nyaman

Komposisi mesin:

Kamera industri dan layar tampilan real-time

Komponen penting dari perangkat, satu bertanggung jawab untuk pencitraan dan yang lain bertanggung jawab untuk tampilan gambar real-time

Sistem sumber cahaya:

Kombinasi sumber cahaya melingkar atas dan sumber cahaya bawah tanpa bayangan memastikan tampilan hasil deteksi yang lebih jelas

Komponen struktural:

1. Komponen guide rail dan slider presisi tinggi untuk operasi yang lebih mudah dan lancar;

2. countertop kaca tempered cermin;

3. rangka baja tahan karat, tahan karat, kokoh dan tahan lama;

4Komponen struktural yang hitam anodisasi, yang secara keseluruhan indah dan ringan.

Instruksi operasi:

Persiapan untuk memulai

1. Konfirmasi jika tegangan masuk benar

2. Konfirmasi jika colokan di kotak listrik aman

3. Konfirmasi bahwa koneksi antara kamera dan layar tampilan adalah benar

4. Memulai dan menampilkan debugging layar

Menyalakan saklar daya utama dan saklar layar tampilan

5. Pemasangan dan penggunaan mouse

6. Penyesuaian layar dan penggunaan

Ketika layar tampilan dihidupkan dan mouse terhubung, klik kanan untuk menampilkan gambar yang ditunjukkan dalam gambar berikut di sebelah kanan

Langkah operasi:

1. Menghidupkan daya dan tekan tombol [Power] di sisi kanan bawah meja kerja

2. Letakkan jaring baja yang akan diuji secara horizontal di atas [ Meja Uji ]

3- Atur kecerahan dan fokus lensa dari lampu melingkar atas.

4. Tahan sandaran lengan dan kontrol arah sumbu XY untuk menyelaraskan lensa dengan setiap posisi yang akan terdeteksi.

5. Perhatikan layar tampilan real-time untuk penilaian manual

Peringatan:

1. Saat memasang platform pengujian, perlu untuk menyesuaikan tingkat dan mengikat cangkir kaki dengan kuat

2Jangan menempatkan puing-puing di rel panduan dan meja kerja, dan pertahankan sesuai jadwal

3. Rel panduan harus dilumasi secara teratur

4. Mesin harus di darat sesuai dengan peraturan

5Lensa dan layar adalah instrumen presisi, dengan kekuatan kontrol gerakan yang sedikit

Parameter produk:
