Mesin Inspeksi Layar Industri tahan korosi tahan lama

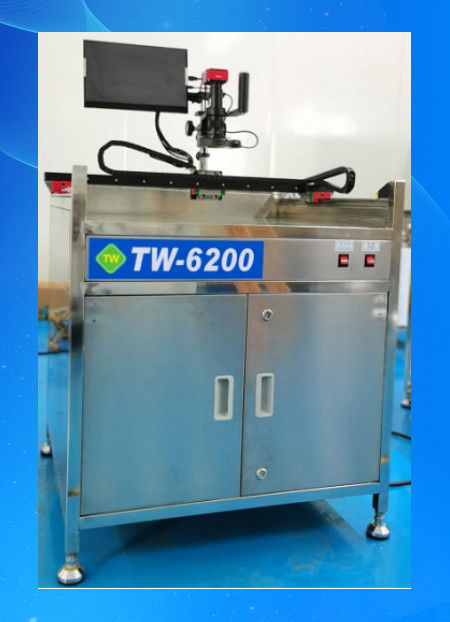

Perangkat inspeksi stensil manual inspeksi real-time, sederhana dan nyaman TW-6200

Jangkauan deteksi:

Jangkauan deteksi maksimum 750mm * 750mm

Keseragaman yang kuat:

Cocok untuk pengujian bolong baja, bolong kawat, dan papan PCBA

Mudah dioperasikan:

Deteksi waktu nyata manual, sederhana dan nyaman

Komposisi mesin:

Kamera industri dan layar tampilan real-time

Komponen penting dari perangkat, satu bertanggung jawab untuk pencitraan dan yang lain bertanggung jawab untuk tampilan gambar real-time

Sistem sumber cahaya:

Kombinasi sumber cahaya melingkar atas dan sumber cahaya bawah tanpa bayangan memastikan tampilan hasil deteksi yang lebih jelas

Komponen struktural:

1. Komponen guide rail dan slider presisi tinggi untuk operasi yang lebih mudah dan lancar;

2. countertop kaca tempered cermin;

3. rangka baja tahan karat, tahan karat, kokoh dan tahan lama;

4Komponen struktural berwarna hitam anodisasi, yang secara keseluruhan indah dan ringan.

Instruksi operasi:

Persiapan untuk memulai

1. Konfirmasi jika tegangan masuk benar

2. Konfirmasi jika colokan di kotak listrik aman

3. Konfirmasi bahwa koneksi antara kamera dan layar tampilan adalah benar

4. Memulai dan menampilkan debugging layar

Menyalakan saklar daya utama dan saklar layar tampilan

5. Pemasangan dan penggunaan mouse

6. Penyesuaian layar dan penggunaan

Ketika layar tampilan dihidupkan dan mouse terhubung, klik kanan untuk menampilkan gambar yang ditunjukkan dalam gambar berikut di sebelah kanan

Langkah operasi:

1. Menyalakan daya dan tekan tombol [Power] di sisi kanan bawah meja kerja

2Letakkan jaring baja yang akan diuji secara horizontal di atas [ Meja Uji ]

3- Atur kecerahan dan fokus lensa dari lampu melingkar atas.

4. Pegang sandaran lengan dan kontrol arah sumbu XY untuk menyelaraskan lensa dengan setiap posisi yang akan dideteksi.

5. Perhatikan layar tampilan real-time untuk penilaian manual

Peringatan:

1. Saat memasang platform pengujian, perlu untuk menyesuaikan tingkat dan mengikat cangkir kaki dengan kuat

2Jangan menempatkan puing-puing di rel panduan dan meja kerja, dan pertahankan sesuai jadwal

3. Rel panduan harus dilumasi secara teratur

4. Mesin harus di darat sesuai dengan peraturan

5Lensa dan layar adalah instrumen presisi, dengan kekuatan kontrol gerakan yang sedikit

Parameter produk:
